CASE Стресс-система основана на базе 15-канального компьютерного электрокардиографа

Стресс система

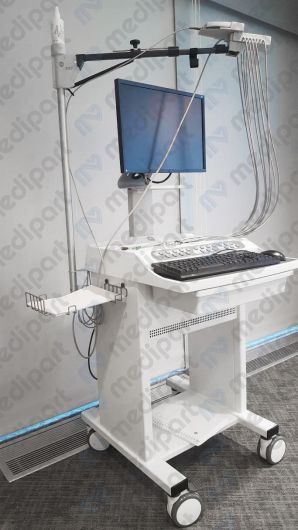

Стресс-система CASE основана на базе 15-канального компьютерного электрокардиографа и включает в себя последние достижения обработки ЭКГ сигнала при нагрузке. Стресс-систему отличают удобство и простота в управлении: русскоязычный интерфейс, широкие сетевые возможности, сохранение данных на жестком диске в формате Word, Excel, PDF, 17-ти дюймовый подвижный ЖК-диcплей высокого разрешения, стандартная компьютерная клавиатура, встроенная панель с функциональными клавишами и подсветкой.

На выбор к системе нагрузочного тестирования предлагается велоэргометр eBike в различных исполнениях или беговая дорожка Series 2100.

Пользовательские характеристики и преимущества:

• Цифровой модуль сбора данных;
• Технология обработки сигналов (уменьшение количества артефактов);
• Уникальные алгоритмы фильтрации шумов и выравнивания изолинии (для обеспечения превосходного качества регистрируемого сигнала в 12 или 15 отведениях без ухудшения качества ЭКГ при движении пациента);
• Широкие сетевые возможности;
• Дистанционный просмотр тестов в режиме реального времени на других станциях;
• Хранение данных на жестком диске емкостью 10 ГБ или в локальной сети.

Опции:

• Количество отведений для мониторинга: 3, 6,12 или 15 (число отведений на экране: 3 или 6);
• Скорость вывода данных на экран: 25 или 50 мм/с;
• Отображаемые данные основных мониторируемых показателей:

• Текущая и прогнозируемая частота сердечных сокращений;
• Артериальное давление;
• Таймеры физической нагрузки;
• Протокол;
• Скорость, мощность;
• Метаболические эквиваленты расхода кислорода (METS), SpO2.

• Отображаемые показатели:

• Сегмент ST;
• Усредненные комплексы;
• Аритмии, счетчик экстрасистол в минуту;
• Тренды; табличная сводка;
• Интерпретация ЭКГ покоя в 12 отведениях;
• Изображение качества наложения электродов;

• Возможность повторного анализа ЭКГ и сегмента ST;
• Просмотр и хранение полной записи ЭКГ;
• Waterfall-каскад: просмотр закодированных в цвете усредненных комплексов и динамики сегмента ST во всех отведениях;
• Расширенный анализ сегмента ST: амплитуда, наклон в зависимости от ЧСС, автоматически определяемые или настраиваемые вручную точки E, J, J+;
• Расчет альтернанса зубца Т;
• Регистратор - термическая матрица с моментальной загрузкой. Скорость регистратора 5, 12,5, 25 и 50 мм. Число выводимых сигналов отведений: 3, 6, 12 и 15 на страницу форматом А4;
• Векторкардиография;
• Программа расчета риска возникновения ИБС;
• Работа с вакуумной системой наложения электродов KISS;
• Функциональная клавиатура;
• Неограниченные возможности архивации на CD;
• Размеры: высота 125 см без монитора, ширина 62 см, глубина 75 см;
• Масса: 68 кг без монитора.

Дополнительное оборудование:

• Стойка-тележка,
• Дефибриллятор DEFIPORT SCP 912 с принадлежностями для крепежа на стойке,
• Система для измерения АД Bosotron,
• Монитор SpO2,
• Велоэргометры eBike,
• Беговая дорожка Т2100,
• Вакуумная система наложения электродов "KISS".

На выбор к системе нагрузочного тестирования предлагается велоэргометр eBike в различных исполнениях или беговая дорожка Series 2100.

Медицинский велоэргометр GE eBike

GE Healthcare представляет новую серию высококачественных велоэргометров e-Bike. Продуманный дизайн конструкции гарантирует длительный срок работоспособности велоэргометра даже при постоянном использовании. Эргономичный дизайн и большое количество регулировок велоэргометра позволяет выполнить настройки для удобной посадки пациентов любой комплекции, а также пациентов пожилого возраста или с нарушениями двигательных функций. Возможность связи со стресс-системами GE позволяет легко управлять настройками велоэргометра в течение всего теста.

Велоэргометр  e-Bike  производится в 2 версиях: e-Bike basic и e-Bike comfort.

Технические характеристики велоэргометра:

• Регулировка нагрузки в диапазоне 20–999 Вт;
• Размеры - 90×46×133 см, масса 64 кг;
• Комфорт для обследования пациентов любой комплекции;
• Адаптация поручней 360 градусов и сидения 120–210 см.;
• Отображение настроек сидения на цифровом дисплее;
• Ручная регулировка вращения сидения;
• Количество оборотов в минуту - не зависит от нагрузки;
• Возможность двойного управления (велоэргометр, компьютер);
• Возможность изменения высоты сиденья во время проведения теста.

PC control panel:

• Контроль ЭКГ и регистрация ЭКГ на компьютере;
• Полностью программируемые протоколы проведения стресс - тестов;
• Отображение ключевых параметров на дисплее;
• Автоматические измерение артериального давления (опция).

PС plus control panel:

• Велоэргометр имеет большой графический дисплей с отображением ЭКГ, с функцией touch-panel;
• Полностью программируемые протоколы проведения стресс - тестов;
• Графическое отображение показателей, текущего статуса стресс - теста, тренировочных программ;
• Автоматические измерение артериального давления (опция).

Лежачий велоэргометр GE e-bike L & EL

Новые вертикальные велоэргометры eBike L и eBike EL были специально разработаны для проведения велоэргометрии в положении лежа и нагрузочной стресс-ЭХО кардиографии. Оба вертикальных велоэргометра имеют широкие пользовательские возможности.  eBike L & eBike EL имеют эргономичный дизайн и обеспечивают максимальный комфорт и безопасность пациента при проведении исследований.

Непревзойденные технические характеристики в сочетании с простым управлением обеспечивают удобство пользования не только в условиях стационара, но и при ежедневных тренировках. Оба вертикальных велоэргометра eBike L & eBike EL могут комплектоваться интегрированным модулем измерения артериального давления и внешним терминалом для дистанционного управления.

Также, модуль измерения артериального давления можно заказать позже в качестве дополнительной опции. Вертикальные велоэргометры  eBike L & eBike EL имеют электроприводы для автоматического изменения положения из вертикального в позицию 45° во фронтальной плоскости и от 0° до 45°  (eBike EL). Когда пациент находится в положении полулежа, мышцы верхней половины тела и  плечевого пояса расслаблены, что позволяет делать запись ЭКГ и измерять артериальное давление без каких либо помех. В случае необходимости, электронное управление в считанные секунды переводит велоэргометр в вертикальное положение (например, оказание экстренной помощи).

Подвижный модуль вертикального велоэргометра прочно закреплен на основе. Имеются две подножки для пожилых пациентов и людей с ограниченными двигательными возможностями. Ноги при проведении теста расположены под идеальным углом к педалям, что исключает скольжение. Подголовник, удобная фиксация плечевого пояса и расслабленное положение рук обеспечивают возможность безопасного и точного измерения артериального давления. Управляемый с компьютера модуль измерения артериального давления обеспечивает качественное измерение  и обладает непревзойденной надежностью.

Очень часто, при стресс-тестировании, требуется проведение ЭХО кардиографии. Вертикальный велоэргометр eBike EL был специально разработан для проведения нагрузочной ЭХО-кардиографии.

Техническая спецификация:

• Напряжение в сети: от 110 до 120 Вт, при 50 – 60 Гц или 220 – 240 В при 60 Гц.
• Потребляемая мощность 80 ВА максимально. Power Consumption 80 VA max.
• Остановка (торможение): компьютерный контроль с измерением крутящего момента.
• Диапазон нагрузки: от 20 до 999 Вт (не зависимо от скорости вращения педалей).
• Скорость вращения педалей: от 30 до 130 оборотов в минуту.
• Диапазон ошибки нагрузи: ±5% от 20 до 900 Вт, ±3 Вт от 200 до 100 Вт.
• Шаг возрастания нагрузки: 1, 5, 10 или 25 Вт.
• Момент инерции: 10 кг x м2.
• Нагрузка на маховик: 7 кг.
• Длинна рычага педали: 170 мм.
• Встроенные протоколы: 5 предустановленных, 10 программируемых пользователем.
• Интерфейсы:

• 2 × RS 232 9 pin Sub-D;
• 1 × RS 232 5 pin DIN разъем;
• Аналоговый вход для установки уровня нагрузки: 8 pin DIN разъем;
• Аналоговый выход для текущей нагрузки: 8 pin DIN разъем;
• Дистанционное включение модуля ЭКГ: 1…30 сек до начала изменения уровня нагрузки.
• Дисплей: 115 × 88 мм, 320 х 240 пикселей.

Условия работы:

• Диапазон рабочих температур: от +10°C до +40°C.
• Относительная влажность: от 30 до 75%, без конденсата.
• Атмосферное давление: от 700 до 1060 кПа.
• Сертификат: CE 0123.

eBike L

• Максимальная масса пациента: 160 кг.
• Изменение положения: электрический двигатель, для пациентов от 120 до 210 см.
• Диапазон наклона, регулируемый электромотором: от вертикального положения до 45°.
• Размеры:

• 800 × 2350 мм мин. (при наклоне 45° и убранном подголовнике);
• 800 × 2520 мм макс. (в горизонтальном положении и выдвинутом подголовнике).

• Масса: 110 кг.

eBike EL

• Максимальная масса пациента: 140 кг.
• Изменение положения: электрический двигатель, для пациентов от 120 до 210 см.
• Диапазон наклона, регулируемый электромотором: от вертикального положения до 45° во фронтальной плоскости и от 0° до 45° в латеральной.
• Размеры:

• 800 × 2100 мм мин. (при наклоне 45° и убранном подголовнике);
• 1200 × 2600 мм макс. (в горизонтальном положении и выдвинутом подголовнике).

• Масса 140 кг.

Беговые дорожки (тредмил) для нагрузочных проб GE Series 2100

Беговые дорожки Series 2100 GE Healthcare, предназначенные для проведения нагрузочных проб при стресс-тестировании.

Высокий уровень комфорта и безопасности пациента:

• Большая поверхность полотна - 152 см: обеспечивает безопасность пациента в любой ситуации;
• Два режима остановки стресс-системы: возможность плавной остановки или экстренного немедленного торможения с помощью специальной кнопки;
• Полный комплект перил (фронтальные, боковые, детские);
• Возможность плавного запуска и наращивания скорости (с 0 км/ч): адаптация пациента к режиму проведения теста;
• Оснащение измерителем артериального давления: обеспечение точности регистрации АД даже в условиях высокой двигательной активности пациента во время проведения теста.

Широкие возможности:

• Диапазон скорости 0 - 22,5 км/ч.
• Допустимая масса пациента 204 кг.
• Регулируемый угол наклона от 0° - 25°.

Высокая точность измерений за счет:

• 3 PS - мотора;
• Автоматической калибровки по скорости и углу наклона;
• Цифрового контроля над выполнением заданных команд.

Технические характеристики:
